眾測機電研發生產的落球沖擊試驗儀DIT-02主要適用于食品包裝用硬片、固體藥用硬片及塑料瓶蓋產品的抗鋼球沖擊強度檢測，采用直流電磁控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，按下跌落鍵，吸盤瞬間釋放鋼球，鋼球將作自由落體試驗，沖擊試件表面。跌落高度可作上下調整，并附有高度標尺。以規定重量之鋼球，在一定的高度，自由落下，打擊試樣，視其受損程度，又稱為落球沖擊試驗機。

落球沖擊試驗儀

應客戶需求，眾測機電技術部負責人簡單介紹下落球沖擊試驗儀DIT-02詳細試驗步驟：

（1）確定試驗方法

首先確定試驗方法A法或B法，調整好設備高度。試驗方法的設定在儀器調平之后進行：在試驗主界面中，根據確定的試驗方法按「A法」/「B法」鍵，然后按「確認」鍵。

（2）儀器調平

接通氣源，打開控制箱右側電源開關，進入歡迎界面。按“試驗”鍵，進入試驗主界面。按「電磁」鍵，把系有錐體的調心桿插入支架下平面的通孔，電磁鐵將其吸住；將帶有十字刻線的定心塊放入上夾具內孔，調節調平底腳，使錐體頂與十字交點重合，以達到設備調平的目的。調平結束后按「試驗」鍵，將調心桿取下，和定心塊一起拿離試驗臺面。

此時可設定試驗方法A法或B法。

（3）估計沖量值和量差Δm

沖量值是估計值，不十分準確。用戶可以事先估計一個數值輸入到沖量中，也可通過試驗預做獲得該數值。試驗預做和正式試驗相仿，不同的是，預做不需要輸入沖破或未破的狀態。

按「放樣」鍵，上下夾具開啟，把待測試樣放入上、下夾具內。按「夾樣」鍵或踩下標有“夾樣”標志的腳踏開關，上下夾具閉合，試樣被夾住。

先估計一下薄膜可沖破質量，然后根據試驗方法選擇落鏢及砝碼，用鎖緊環固定好。選擇的量差值△M應與試樣的沖擊強度相適應。通常△M值約等于5％～15％沖擊破損質量Mf。按「電磁」鍵，把落鏢的桿柄插入支架下平面的通孔，落鏢被吸住。按「試驗」鍵或踩下標有“試驗”標志的腳踏開關，落鏢下落沖擊薄膜。觀察薄膜是否破損。

如果沖破，在此質量基礎上遞減砝碼，重復上面的操作，直至薄膜未沖破。記下此時落鏢的質量M，以及最后減少的砝碼的質量ΔM；

（4）確定試驗結束時是否自動打印

在試驗主界面中按「打印」鍵，打印狀態會在“Y/N”間切換，當出現自己想要的狀態時，按「確認」鍵保存。

如果未沖破，在此質量基礎上遞增砝碼，重復上面的操作，直至薄膜沖破。記下此時落鏢的質量M，以及最后增加的砝碼的質量ΔM。

上面記下的M值即為沖量值，ΔM為量差值。ΔM可能是一個砝碼，也可能是幾個砝碼的組合重量。沖量和ΔM值估計的誤差，不會影響最后的試驗結果，只是影響用戶完成試驗所需進行的試驗次數和試樣用量。

（5）開始試驗

在試驗界面中，按「質量」鍵，再按「更改」鍵，輸入上一步中記下的質量M，屏中顯示為沖量值，按「確認」鍵；按「量差」鍵，再按「更改」鍵，輸入上一步中記下的質量ΔM數值，屏中顯示為ΔM值，按「確認」鍵。

上面的操作方法輸入的是臨時信息，按「復位」鍵后清除。如果想保存輸入信息，按上述操作方法，輸入數字或試驗方法后按「存儲」鍵就可以了。

參數確定后按「放樣」鍵，氣缸抬起，放置大小合適的試樣后，按「夾樣」鍵或踩「夾樣」標志的腳踏開關，氣缸夾緊。用筆沿夾具的邊緣在試樣上輕輕畫圓，目的是在沖擊后檢查試樣是否有松動。然后按「電磁」鍵，電磁鐵上電，將與沖量值相等質量的落鏢插入到吸持機構，最后，按「試驗」鍵或踩標有「試驗」的腳踏開關，落鏢落下沖擊試樣。若彈起，應捉住它。在此過程中，用戶要注意安全，避免身體在落鏢下落的區域內停留。沖擊后，檢查是否有松動，有松動，試驗失敗，丟棄試驗數據；如果無松動現象，在背面照明的情況下，檢查試樣是否破損（檢查是否松動的要求和操作請參考GB9639-88標準）。

如果沖破，按「沖破」鍵，再按「確認」鍵，記錄一次有效沖擊。然后按「-ΔM」鍵，沖量值自動減少一個ΔM，按「確認」鍵。換新試樣，砝碼減少一個ΔM，重復上面的操作進行試驗，觀察沖擊情況。如果未沖破加一個ΔM，如果沖破減一個ΔM，系統自動記錄試驗次數。

如果未沖破，按一下「未沖破」鍵，再按一下「確認」鍵，記錄一次有效沖擊。按一下「+ΔM」鍵，沖量值自動增加一個ΔM，按「確認」鍵。換新試樣，增加一個ΔM，重復上面的操作，觀察沖擊情況。如果沖破，減少一個ΔM，如果未沖破，增加一個ΔM。無論出現哪種情況，按上述試驗方法一直做下去，直至自動彈出實驗結果（打印機開時打印試驗結果）。

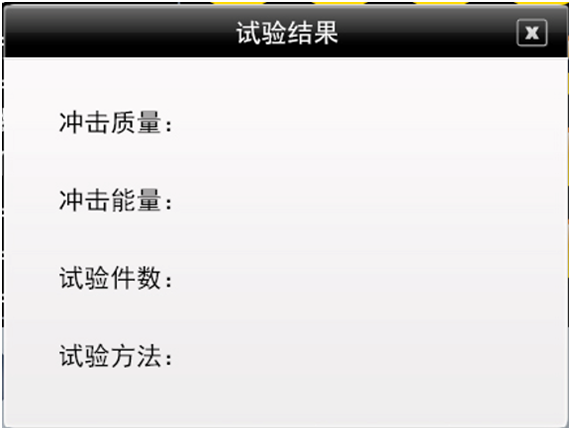

落球沖擊試驗儀DIT-02試驗結果界面如下：

落球沖擊試驗儀DIT-02試驗結果

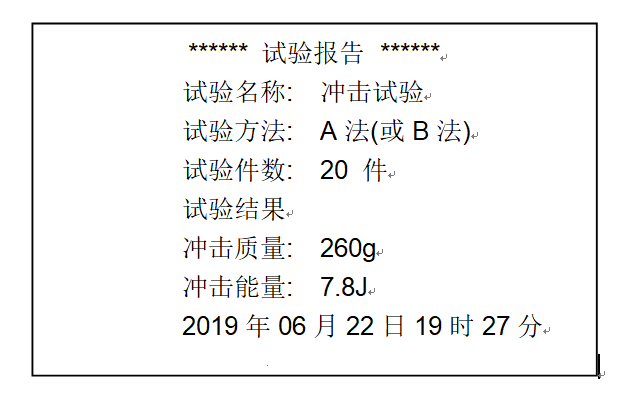

打印機輸出內容包含如下信息：

落球沖擊試驗儀DIT-02試驗報告
