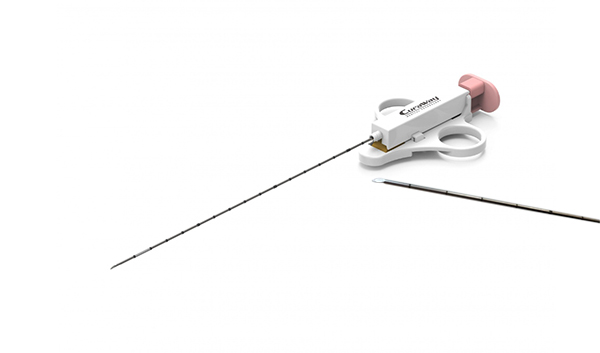

活檢針

一次性使用活檢針是用在人體肝、腎、子宮肌瘤注藥、卵巢囊腫、羊水穿刺、臍血、膽管造影等方面的一種針，主要用于腫瘤、妊娠等的活組織取樣，比如骨髓穿刺、羊水穿刺等等。

一次性使用活檢針穿刺力檢測一般參照GB 15811《一次性使用無菌注射針》要求進行測試。

一、活檢針穿刺力檢測儀器介紹

本次活檢針穿刺力檢測采用濟南眾測機電設備有限公司生產的TST-01H智能電子拉力試驗機進行試驗，選取市面上2種活檢針進行測試，由于刃口不同、鋒利度不同，穿刺力曲線也存在一定差異。整體來看，每個針穿刺力6次的重復性非常好，穿刺力比較均勻。

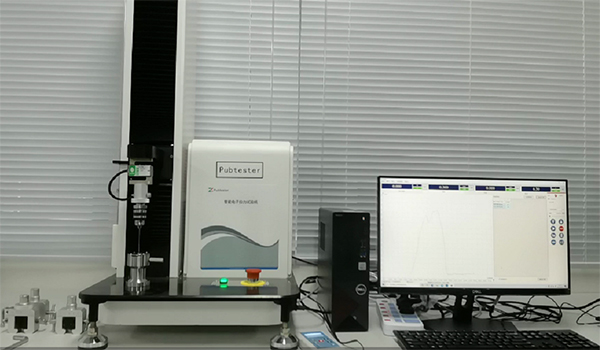

TST-01H智能電子拉力試驗機

活檢針穿刺力檢測儀主要參數

設備名稱：智能電子拉力試驗機

設備型號：TST-01H

測試精度：0.1級

位移精度：0.01mm

速度范圍：0.05-1000mm/min

速度精度：1%

因此，活檢針穿刺力檢測儀也稱為活檢針穿刺力測試儀、活檢針穿刺力試驗機、活檢針穿刺力測定儀等。

二、測試原理

將活檢針一段夾持在拉力機穿刺力專用上夾具上，將寬度為2cm聚氨酯膜夾持在下夾具上，拉力機上夾具帶動活檢針以100mm/min的速度向下穿刺，最終刺破聚氨酯膜，計算穿刺過程中曲線的最大值作為最大穿刺力。

三、活檢針穿刺力測試方法

1、將活檢針和聚氨酯膜在22℃下放置24h，并在相同溫度下進行測試。

2、將寬度為2cm聚氨酯膜（模擬皮膚）夾持在下夾具上，期間不得有明顯的拉伸或者壓縮力作用在模擬皮膚上，不得選用有褶皺或者明顯劃傷的聚氨酯膜。

3、將活檢針一段夾持在拉力機穿刺力專用上夾具上，其軸線垂直于模擬皮膚的中心。

4、軟件設置：設置活檢針規格、聚氨酯膜寬度2cm，測試速度設定為100mm/min,編輯試驗報告模板，勾選試驗日期、試驗人員、試驗速度、最大穿刺力、最大值、最小值、平均值、方差、曲線疊加顯示等。

5、點擊電腦屏幕軟件界面，開始試驗。

6、試驗結束，上夾具自動回位到初始位置。

7、每個針重復測試6次，生成報告，統計試驗結果。

四、測試結果

1#試樣：試驗結果

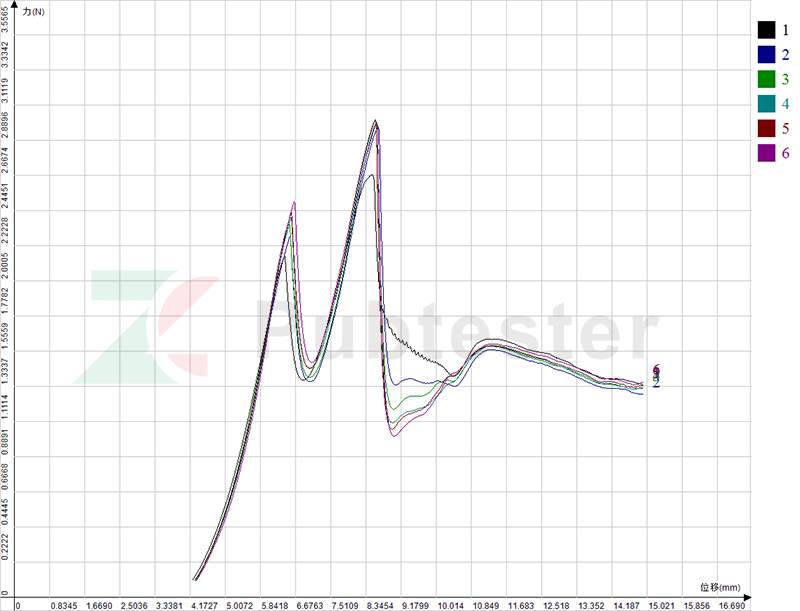

2#試樣：試驗結果

五、試驗結論

1、通過曲線可以看出，1#穿刺針具有兩個斜切面，第二個斜切面較鈍，測試出來的曲線具有2個峰值，第二個峰值更大。2#試樣也具有兩個斜面，但是第二斜面較為鋒利。

2、1#針的穿刺力比較大，而且是第二斜面導致了整體穿刺力的上升。1#針尖工藝需要進行改善提高。

3、1#2#兩種針的穿刺力重復性都比較好，說明針的耐用性都比較不錯。

4、采用TST-01H電子拉力試驗機測活檢針試穿刺力比較合適，機器帶有自動回位功能，測試效率高，測試數據穩定，重復性好。
