電子拉力試驗機TST-01B適用于塑料薄膜、復合材料、軟質包裝材料、塑料軟管、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、組合蓋、金屬箔、隔膜、背板材料、無紡布、橡膠、紙張纖維等產品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、低速解卷力、撥開力等性能測試。

電子拉力試驗機

電子拉力試驗機測試項目檢測方法

（1）拉伸強度與斷裂伸長率的試驗方法

質量標準： GB13022-91《塑料薄膜拉伸性能試驗方法》

試樣類型：I 、II、III型為啞鈴型，IV型為長條型試樣。IV型試樣為主流形式。

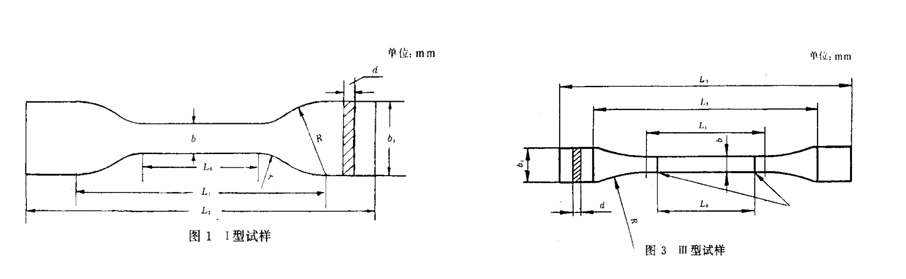

啞鈴型 長條型 試樣

試樣制備：寬度15mm,取樣長度不小于150mm，確保標距100mm。對材料變形率較大試樣，標距不得少于50mm。

試驗速度：500±30mm/min

注意事項：試樣置于試驗機兩夾具中，使試樣縱軸與上下夾具中心連線重合，夾具松緊適宜。

（2）熱封強度測定試驗方法

質量標準： QB/T2358-98塑料薄膜包裝熱合強度試驗方法。

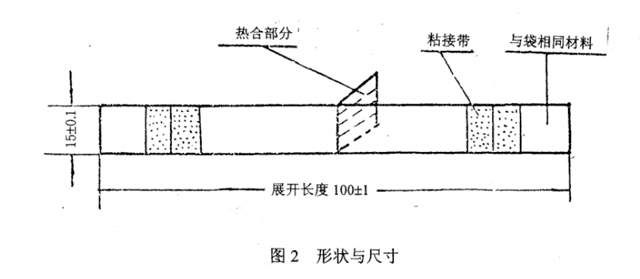

試樣制備：

試驗步驟：以熱合部位為中心，打開呈180度，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應與上下夾具中心線相重合，并要求松緊適宜。夾具間距離為100mm，以一定速度拉開 ,讀取試樣斷裂時的最大載荷。若試樣斷在夾具內，則此試樣作廢。

（3）180°剝離強度測定試驗方法

質量標準：參照GB8808軟質復合塑料材料剝離試驗方法。

試樣制備：寬度為15mm(不得偏差超過0.1mm),長度200mm；沿長度方向預先剝50mm,初剝開部分不得有明顯損傷。

若試樣不易剝開測可以將試樣一端約20mm浸入溶劑（一般常用醋酸乙酯、丙酮）中處理，將試樣預剝開，并待溶劑揮發完全后再進行剝離強度的測試。

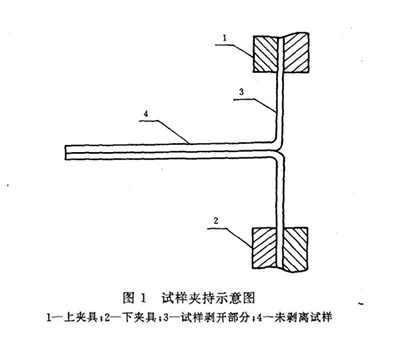

試驗過程：

試驗結果處理：采取其中相近的取值方式，算出平均剝離強度。試驗單位為N/15MM。

注意：復合層不能剝離或復合層斷裂時，其剝離強度判為合格，但需確保拉伸強度合格。

（4）撕裂測試

直角撕裂強度測試：QB/T1130-1991《塑料直角撕裂性能試驗方法》

褲型撕裂強度測試：GB/T16578《塑料薄膜和薄片耐撕裂性能試驗方法--褲形撕裂法》

（5）90°剝離測試

測試標準：GB/T 7122 高強度膠粘劑剝離強度的測定浮輥法

試驗速度：100mm／min±5mm／min

注：不計最初剝開的 25 mm的長度，至少要剝開115 mm的長度。
