預(yù)灌封注射器組合件由玻璃針管，橡膠活塞 ，不銹鋼注射針，針頭護(hù)帽和推桿組成。按照YBB00112004-2015預(yù)灌封注射器組合件(帶注射針)標(biāo)準(zhǔn)要求，需要對(duì)注射器組合件進(jìn)行以下物理性項(xiàng)目檢測(cè)，我們按照預(yù)灌封注射器組合件YBB標(biāo)準(zhǔn)進(jìn)行詳細(xì)分析，并將其每一項(xiàng)檢測(cè)要求所對(duì)應(yīng)的檢測(cè)方法及檢測(cè)設(shè)備，做以下匯總：

       一、針與針座連接力

       針與針座的連接力：取本品適量，將注射器固定在試驗(yàn)機(jī)上，以100mm/min±5mm/min速度，在不得小于22N的拉力下，進(jìn)行注射進(jìn)的拉拔試驗(yàn)。不銹鋼注射針與玻璃針管的針座間不得松動(dòng)或分離。

預(yù)灌封注射器注射針與針座連接力測(cè)試儀

    二、針頭護(hù)帽拔出力

    針頭護(hù)帽的拔出力：取本品適量，將針頭護(hù)帽和注射針管固定在試驗(yàn)機(jī)上、下夾具內(nèi)，試驗(yàn)速速為100mm/min±5mm/min。針頭護(hù)帽的拔出力應(yīng)在4.0-45.0N之間。

    三、活塞滑動(dòng)性能

    活塞滑動(dòng)性能：去本品適量，將推桿活塞放入硅油潤(rùn)滑的針管中，以100mm/min±5mm/min的速度推動(dòng)推桿。活塞滑動(dòng)的啟始力和活塞持續(xù)滑動(dòng)的持續(xù)力應(yīng)符合表1的規(guī)定。

表1    滑動(dòng)性能

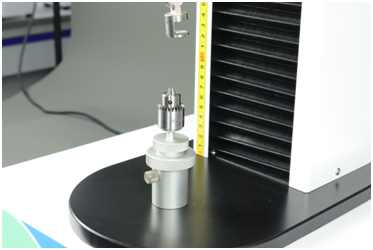

注射器活塞滑動(dòng)性能試驗(yàn)儀

     四、器身密合性

     器身密合性：取本品適量，在注射器內(nèi)出入一半的水，將活塞插入注射器，移去護(hù)帽，排除殘留空氣，再用針頭護(hù)帽阻塞針頭，通過(guò)推桿，在注射器內(nèi)部的推桿膠塞上施加軸向壓力30N，保持5秒鐘。針與針座接觸部位不得有泄露，活塞與針筒接觸部位不得有泄露。

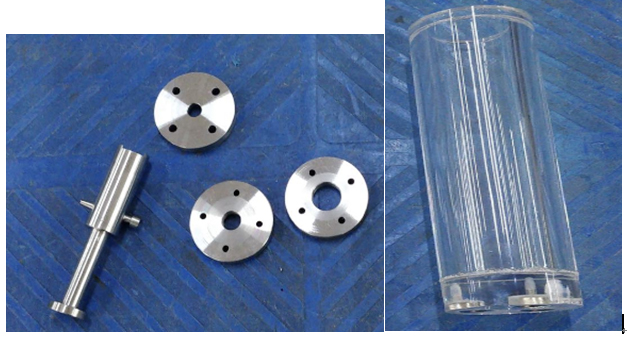

注射器器身密合性檢測(cè)儀

     五、針尖穿測(cè)力

     針尖穿刺力：取與玻璃針管分離后的本品適量，將注射劑和模擬皮膚（聚氨酯膜，厚度：0.35mm±0.05mm）在22℃±2℃下放置至少24小時(shí)，并在相同溫度下進(jìn)行測(cè)試。取適當(dāng)尺寸的模擬皮膚夾在夾具上，不得有任何明顯的拉伸或壓縮力施加在模擬皮膚上，將被檢針裝在試驗(yàn)機(jī)上，其軸線垂直于模擬皮膚的表面，針尖指向圓形穿刺區(qū)域的中心，以100mm/min±10mm/min速度垂直穿刺模擬皮膚，進(jìn)行穿刺試驗(yàn)，同時(shí)記錄最大峰值力（注：不得使用圓形穿刺區(qū)域曾做過(guò)穿刺的膜）。針尖最大穿刺力應(yīng)符合表5的規(guī)定。

表5 穿刺力

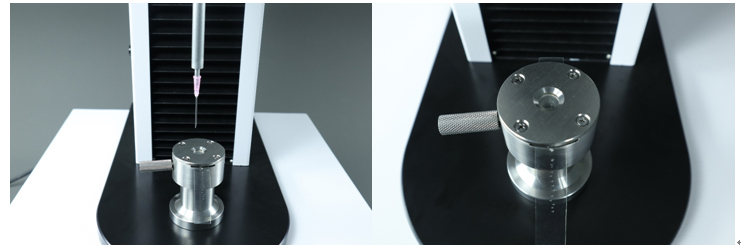

注射器注射針針尖穿刺力試驗(yàn)機(jī)

       以上五項(xiàng)物理性能測(cè)試采用我公司TST-01H醫(yī)藥包裝性能測(cè)試儀配置不同專用夾具就能試驗(yàn)測(cè)試，本檢測(cè)設(shè)備應(yīng)用于安瓿瓶、丁基膠塞、鋁塑組合蓋、聚丙烯組合蓋、薄膜、復(fù)合膜、 藥用鋁箔、PVC硬片、筆式注射器、預(yù)灌封注射器、注射針等藥品包裝材料，進(jìn)行折斷力、穿刺力 、滑動(dòng)性、器身密合性、開(kāi)啟力、拉伸強(qiáng)度、熱合強(qiáng)度、剝離強(qiáng)度等拉壓撕試驗(yàn)

      同時(shí)，小編也推薦預(yù)灌封注射器檢測(cè)儀器設(shè)備全套介紹：http://www.yxhbsl.com/jishu/363.html
