膜片式無托槽正畸矯治器是使用熱塑性聚合物膜片，在患者的牙齒模型上經(jīng)加熱加壓加工制成用于對患者牙齒畸形的正畸治療。

       膜片式無托槽正畸矯治器在使用條件下不應(yīng)對人體產(chǎn)生危害，不易發(fā)生斷裂、溶解和分解，應(yīng)具有精確的外形尺寸和對牙齒施加持續(xù)適宜正畸力的能力。并且制作矯正器產(chǎn)品的膜片應(yīng)符合YY1819的標準要求。

       針對矯治器持續(xù)施加矯治力的能力，YY/T 1932-2024 牙科學(xué) 膜片式無托槽正畸矯治器提出了夾持力測試方法，可有效表征矯治器產(chǎn)品的綜合施力性能。根據(jù)此標準，眾測機電小編簡單介紹下膜片式無托槽正畸矯治器夾持力測試方法及檢測儀器設(shè)備

       根據(jù)YY/T 1932-2024 牙科學(xué) 膜片式無托槽正畸矯治器標準，眾測機電小編簡單介紹下膜片式無托槽正畸矯治器夾持力測試方法及檢測儀器設(shè)備

       一、夾持力

      按5.10.1試驗，夾持力符合制造商的規(guī)定，

      或按5.10.2試驗，夾持力符合:

      a）初始夾持力F。符合制造商的規(guī)定:

      b）持續(xù)夾持力F,>30%Fo。

      二、膜片式無托槽正畸矯治器夾持力測試用什么檢測儀器

      眾測機電研發(fā)生產(chǎn)的電子拉力試驗機TST-01B用于檢測膜片式無托槽正畸矯治器夾持力，也稱為膜片式無托槽正畸矯治器夾持力測試儀、矯治器持續(xù)夾持力試驗儀等

膜片式無托槽正畸矯治器夾持力測試儀

       三、膜片式無托槽正畸矯治器夾持力試驗操作方法

     （1）試驗準備

        采用標準的3D打印模型，制作3個3D打印牙膜在3D打印牙膜上通過熱壓成型制作3個矯治器試樣，將試樣放入37±1的蒸餾水中浸沒24h±1h

    （2） 試驗步驟

       對每個試樣，分別用兩個夾具抵靠在圖5所示試樣前牙兩側(cè)圓形凹槽中心A點 和B點上，使得試樣懸空，如圖6所示。其中一側(cè)夾具位置可調(diào)節(jié)，且兩個夾具之一連接至測力裝置上。該裝置測力精度不低于0.01N,位置調(diào)節(jié)精度不低于0.02mm。初始狀態(tài)下，調(diào)節(jié)測力裝置位置使其產(chǎn)生0.1N的預(yù)緊力。隨后調(diào)節(jié)測力裝置的位置，使兩個夾具相對距離減少0.5mm士0.02 mm,記錄夾具上的初始夾持力Fo。

      保持夾具對試樣的夾持量不變72h土2h。在持續(xù)施力周期內(nèi)，應(yīng)保證試樣在夾具之間不發(fā)生脫落或掉落。72h±2h后，記錄夾具上的持續(xù)夾持力Fs。

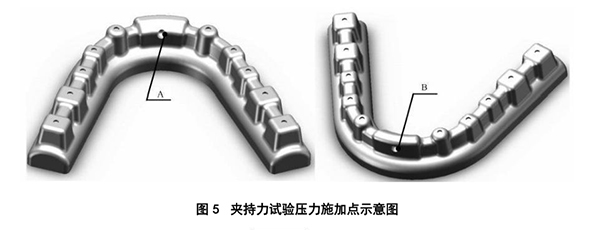

圖5 夾持力試驗壓力時加點示意圖

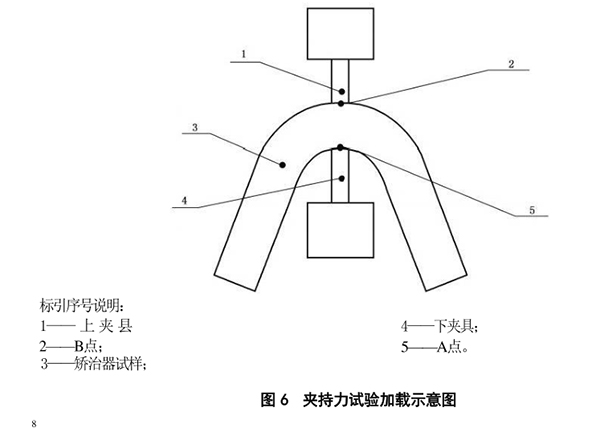

夾持力試驗加載示意圖
